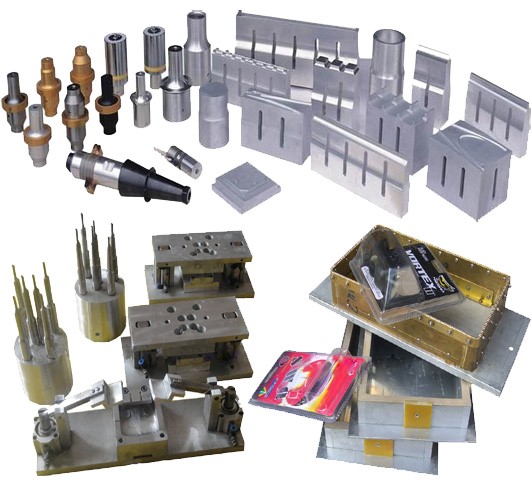

超聲波模具
1、超聲波模具頻率參數
任何公司的超聲波焊接機都有一個中心頻率，例如20KHz、15KHZ、30KHZ、40 KHz等，超聲波焊接機的工作頻率主要由超聲波換能器（Transducer）、超聲波變幅桿（Booster）、和超聲波模具焊頭（Horn）的機械共振頻率所決定，發生器的頻率根據機械共振頻率調整，以達到一致，使超聲波模具焊頭工作在諧振狀態，每一個部份都設計成一個半波長的諧振體。超聲波發生器及機械共振頻率都有一個諧振工作范圍，如一般設定為±0.5 KHz，在此范圍內超聲波焊接機基本都能正常工作.我們制作每一個超聲波模具焊頭時，都會對諧振頻率作調整，要求做到諧振頻率與設計頻率誤差小于0.1 KHZ，如 20KHz 超聲波模具焊頭，我們超聲波模具焊頭的頻率會控制在19.90—20.10 KHz，誤差為5‰。
2、超聲波模具振動節點
超聲波模具焊頭、超聲波變幅桿均被設計為一個工作頻率的半波長諧振體，在工作狀態下，兩個端面的振幅最大，應力最小，而相當于中間位置的節點振幅為零，應力最大。節點位置一般設計為固定位，但通常的固定位設計時厚度要大于3mm，或者是凹槽固定，所以固定位并不是一定為零振幅，這樣就會引致一些叫聲和一部分的能量損失，對于叫聲通常用橡膠圈同其它部件隔離，或采用隔聲材料進行屏蔽，能量損失在設計振幅參數時予以考慮
3、超聲波模具加工精度
超聲波焊頭因為工作于高頻振動情況下，應盡量保持一個對稱設計，以避免聲波傳遞的不對稱性導致的不均衡應力及橫向振動（我們所用于焊接的焊頭利用的是超聲波振動的縱向傳遞，對于整個諧振系統而言），不均衡振動能導致超聲波模具焊頭發熱及斷裂。超聲波焊接應用于不同行業對加工精度要求是不同的，對于特別薄的工件如鋰離子電池極片與極耳的焊接、金箔等的包覆等對加工精度的要求非常高，我們所有的加工設備均采用數控設備（如加工中心等），這樣才能保證加工出來的精度符合要求。
4、超聲波模具使用壽命
一只超聲波模具焊頭的使用壽命關鍵決定于兩個方面：一、材料，二、工藝。材料方面：超聲波焊接要求金屬材料有柔順性好（聲波傳遞過程中機械損耗小）好的特點，所以最常用的材料為鋁合金及鈦合金。材料是保證超聲波模具壽命于熔接產品效果的主要原因之一，超聲波模具完成的過程是復雜的。所以不僅是超聲波模具工程師設計務必慎重選擇材質，亦需了解本身產品要求該使用何種材質，避免因疏忽而影響其時效與品質。
5、超聲波塑料焊接模具應用
玩具業：如玩具槍、水槍、電話、公仔及一般塑料玩具；電子業：筆記本電池、U盤、膠表殼、尼龍表帶、計算機、音箱包殼、手提電話電池等；汽車業：前角燈、后車燈、回望鏡、汽車內飾件、汽車隔音棉等；包裝業：化妝盒、PVC包裝盒、牙膏管、塑料瓶蓋、塑膠桶蓋等；一般商業制品：打字機色帶、錄影帶盒、錄音帶盒、電腦磁碟等
